▍ 簡要說明 ↴

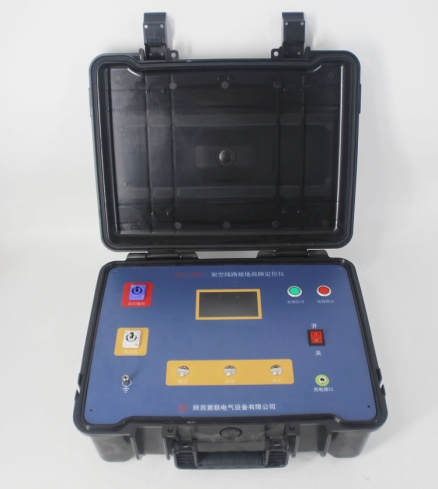

YLXL-3001架空線路單相接地故障定位儀，用于6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對于瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障，查找快速，省時省力，可縮短60%的查找時間。
▍ 功能特點 ↴
1、4.3寸彩色LCD液晶顯示。
漢字顯示工作模式、檢測信號參數、測試結果及告警提示等。
2、查找快速、準確。
操作簡單，故障查找快速，故障點位置誤差不超過1米。
3、不登桿定位。
接地阻抗小于5KΩ時可采用交流感應檢測，無需登桿。
4、攜帶、使用方便。
信號源鋰電池供電，體積小，重量輕，攜帶方便，無需發電機。
5、操作安全、可靠。
操作人員通過絕緣桿操作，裝置內部設有過壓保護，確保操作安全。
▍ 技術參數 ↴
1、信號源
|
輸出功率 |
最大輸出功率120W |
|
測量范圍 |
接地電阻≤100kΩ |
|
檢測線路長度 |
大于100km |
|
接地阻抗測量 |
0～2000kΩ |
|
接地阻抗測量精度 |
5%±1kΩ |
|
工作電源 |
鋰電池組 |
|
電源維持時間 |
>4小時 |
|
工作環境溫度 |
-20℃~70℃ |
|
儀器尺寸（mm） |
450*360*180 |
|
儀器重量 |
11.5Kg |
2、鉗表
|
檢測方式 |
開孔鉗形CT |
|
傳輸方式 |
無線RF傳送，傳輸距離30m |
|
鉗口尺寸 |
Ф50mm |
|
分 辨 率 |
0.1mA |
|
線路電壓 |
線路帶電不超過35kV（帶絕緣桿操作） |
|
電 源 |
DC6V，4節7號堿性電池 |
|
工作環境溫濕度 |
-10℃～40℃；80%Rh以下 |
3、手抄器技術規格
|
裝置尺寸 |
長100mm×厚35mm×高204mm |
|
顯示方式 |
液晶屏顯示 |
|
自動關機 |
若不檢測時約15分鐘后，裝置自動關機 |
|
電 源 |
5節1.5V5號堿性電池 |
|
工作環境溫濕度 |
-10℃～40℃；80%Rh以下 |
4、交流感應探測器技術規格
|
顯示方式 |
4.3寸彩色LCD液晶屏 |
|
感應探測信號頻率 |
22Hz±3Hz |
|
工作電源 |
鋰電池組 |
|
工作時間 |
大于20h |
|
外形尺寸 |
230*170*70 |
|
工作環境溫濕度 |
-10℃～40℃；80%Rh以下 |
