▍ 簡要說明 ↴
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務， 其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。
YLKG系列高壓開關特性綜合測試儀依據DL/T846.3-2017 高電壓測試設備通用技術條件 第三部分：高壓開關綜合測試儀和 DL/T854.4-2004 電阻測量裝置通用技術條件第四部分：回路電阻測試儀為設計依據，為進行各類斷路器動態分析提供了 方便，能夠準確地測量出各種電壓等級高壓斷路器的機械動特性參數及接觸電阻。
▍ 產品功能及特點 ↴
• 一體化設計，包含開關機械特性和開關回路接觸電阻，開關繼電器繞組線圈電阻測試
• 12路觸點狀態輸入通道可測量主觸頭的合/分閘時間、不同期、彈跳時間等參數
• 采用ARM處理器、7英寸真彩LCD觸摸式液晶屏
• 3路電流測量通道可測量分閘、合閘、儲能線圈電流等
• 可保存4000條開關綜合特性測試數據，2000條回路電阻測試數據
• 儀器內置高速熱敏打印機，測試結果打印可自定義設置打印參數及曲線
• 儀器內部自帶直流開關電源，滿足測試時精準的電壓調節要求
• 測數據可進行編號存儲，對同一設備測試結果生成歷史曲線，方便觀察設備發展趨勢
• 內部自帶大電流恒流源，采用新電源技術，能長時間連續輸出大電流，可以有效的擊穿開關觸頭氧化膜，得到良好的回路電阻測試效果
▍ 產品技術參數 ↴
機械特性檢測
• 時間：測量范圍 1～16000ms，分辨率 0.01ms
• 行程：測量范圍 0～999 mm，分辨率 0.01 mm
• 速度：測量范圍 0～20m/s，分辨率 0.01m/s
• 線圈電流：測量范圍 0～15 A，分辨率 0.01A
回路電阻檢測
• 微電阻測量范圍：10μΩ—19999.9μΩ
• 分辨率：0.1μΩ
• 精度：0.5% • 測試電流：100A
線圈電阻檢測
• 電阻測量范圍：1—5MΩ • 分辨率：0.1Ω
• 精度：0.5%
▍ 推薦功能配置表 ↴
YLKG-5029
概述：采用ARM為內核的處理器、7英寸（800 ×480）LCD觸摸液晶屏， 圖文及漢字操作提示，中文顯示所有參數參數及曲線。
• 高壓開關機械特性測試

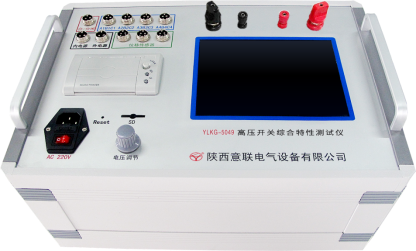

YLKG-5049
• 高壓開關機械特性測試
• 高壓開關回路電阻測試（DC 100A輸出）
• 高壓開關繼電器線圈電阻測試
