電纜識別儀操作注意事項

　　新型帶電電纜識別與探傷系統主要解決問題是：對停運電纜或帶電電纜進行識別目標電纜。系統采用先進的數字信號處理器及數字化波形識別分析技術，抗干擾能力強，發射功率大，識別電纜準確度高。

　　本系統利用大功率信號發生器通過電磁感應發射器將一組含有正負方向識別的特殊編碼信號使用定制的耦合鉗耦合到目標電纜上，在遠端通過電磁感應接收器進行感應接收，對收到的信號運用模擬電路進行濾波處理，然后運用DSP進行信號采集、波形識別分析，zui終判定目標電纜。
電纜識別儀操作注意事項

1.5.1 如帶電電纜中間有接地或分支，則只能識別電纜接地或分支前的部分。

1.5.2 給電纜加耦合信號后，用柔性線圈及接收盒測不到明顯有效信號，可以離開發射鉗約3米避免信號干擾，如果仍然沒有有效信號顯示，則表示電纜的銅屏蔽層有斷開點或電纜兩端接地不可靠。此時，一般應檢查待識別電纜的接地情況。如果發現屏蔽層有斷開點，則可以使用接地鉗將斷開點前后分別接地，然后分段識別。

1.5.4 如果在接收器距主機3m左右的地方校驗識別有信號，而在待識別現場無信號，或信號很小、無法識別，則說明該待識別電纜必然有多處金屬外護套接地點，這種情況必須將待識別電纜停電進行分段識別。此時可以利用芯線做為信號通道進行識別，即將電纜始端和終端的芯線接地進行識別的方法。

1.5.5長時間不使用設備時，請將主機及接收盒內的電池取出單獨另外存放。

相關產品

•

  YLDL-3038C帶電電纜識別儀

•

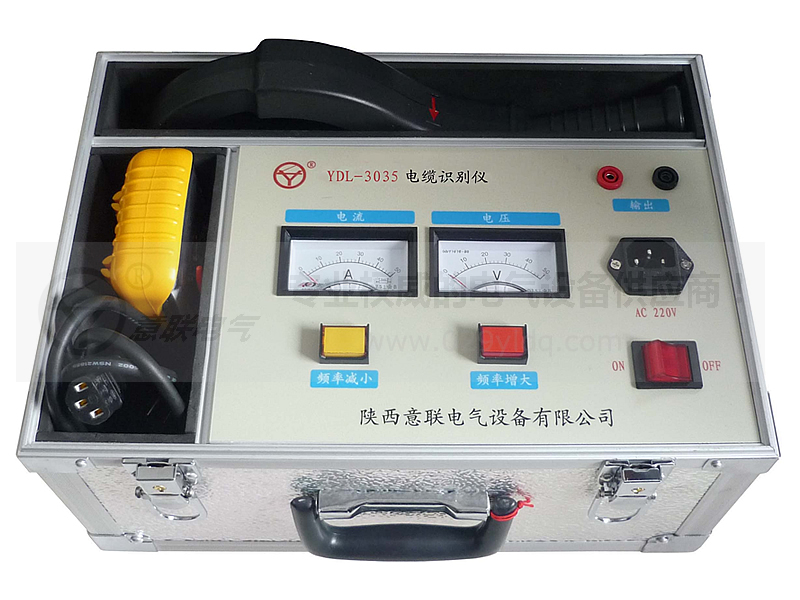

  YLDL-3035電纜識別儀

•
