怎樣區別帶電電纜識別儀和不帶電電纜識別儀

　　如何在一束電纜中欲尋找一根特定的電纜？如何準確判別電纜？很多電力檢修公司在電力電纜架設，遷移，維護以及故障處理中常用到的就是帶電電纜識別儀，可是在面對復雜的電纜，環境的差異，對于如何識別運行電纜就成了很大的困難。那么帶電電纜識別儀和不帶電的電纜識別儀到底有什么區別?如何快速區分呢?

》.電纜識別儀基本參數

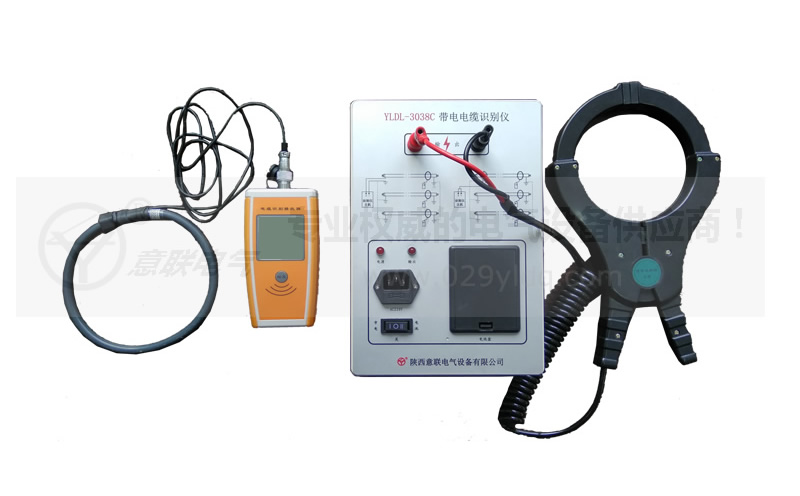

　　將發射卡鉗A的紅、黑兩個接線插頭插在發射源對應的兩個紅、黑接線柱上，將發射卡鉗A卡在被識別電纜上。發射卡鉗A上的箭頭指向電纜終端。在距發射卡鉗兩米以外的被識別電纜上，將接收卡鉗B卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。然后核對電流方向和測試連接方向。在識別點，用接收卡鉗B對各條電纜進行識別。在進行識別時，一定要將接收卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機電流表頭指針一定是向右偏轉，同時聲光報警提示。

》.電纜識別儀工作原理

　  帶電電纜識別儀的主要工作原理在發射卡鉗上發射平均值為0 的相位編碼信號，接收卡鉗中的單片機，對接收的信號經過硬件和如軟件的濾波后，再進行相位識別，當接收卡鉗按照電流方向卡電纜時，被識別的電纜電流表右偏，同時伴有聲光指示。而其它的電纜電流方向與被識別電纜的電流方向相反，其電流表指針左偏。

　　而不帶電電纜識別儀工作原理主要是需要給被識別電纜加一特殊的信號，該信號要被 專用接收機接收。將周期性的單極性電壓脈沖饋入要識別的電纜中，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準，流出去的電流僅從這一根電纜通過。


》.電纜識別儀使用注意事項

>.如果在電纜溝中，會有多條電纜，這多條電纜都會產生磁場，這時整個區域都會有50HZ電流產生的磁場，這時整個區域都會有磁場，使判別無法進行。容易產生誤判。

>.如果運行電纜有電壓，無負載時，電纜上就無電流流過，這時就檢測不到磁場，以為是不帶電電纜，極容易產生誤判。

>.如果電纜沒有運行，但是這條電纜如果和其它運行電纜有并行的情況下，就會有感應電流產生，同時感應電流也會有磁場產生，這時儀表也會有指示，這時就會產生誤判。

為何不能用無源帶電電纜識別儀來識別運行電纜是否帶電？

　　近經常有用戶詢問：為何不能采用無源帶電電纜識別儀來判別被判別電纜是否為運行電纜。其主要原因有以下幾點：
　　大家都知道帶電電纜識別儀原理為：當運行電纜中有供電50HZ電流流過時，就會沿運行電纜交變產生磁場，通過檢測交變磁場，就能檢測出帶電電纜。但是當出現出現以下情況時，就會產生誤判：

   》、如果運行電纜有電壓，無負載時，電纜上就無電流流過，這時就檢測不到磁場，以為是不帶電電纜，極容易產生誤判。

  》、如果電纜沒有運行，但是這條電纜如果和其它運行電纜有并行的情況下，就會有感應電流產生，同時感應電流也會有磁場產生，這時儀表也會有指示，這時就會產生誤判。

 》、如果在電纜溝中，會有多條電纜，這多條電纜都會產生磁場，這時整個區域都會有50HZ電流產生的磁場，這時整個區域都會有磁場，使判別無法進行。容易產生誤判。

　　而產生誤判的情況下，極易造成人員傷害。
