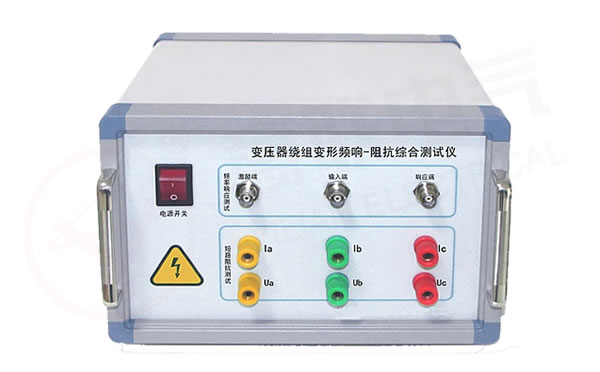

YLRB-7031變壓器繞組變形測試儀

| 作者：陜西意聯電氣 | 標簽：變壓器測試儀

▍ 簡要說明　↴

　　YLRB-7031變壓器繞組變形測試儀是陜西意聯電氣新研發的一款變壓器繞組檢測儀器，變壓器繞組變形測試儀創新性地將頻率響應法和低電壓短路阻抗法兩種測試方法集成于一體，能夠全面反映變壓器的繞組特性，更加準確地分析、診斷繞組變形情況。

　　國家電力公司頒發的[2000]589號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄。”15.6中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”

　　YLRB-7031變壓器繞組變形測試儀由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。

▍ 功能特點 　↴

●　變壓器繞組變形測試儀頻響法采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。

●　頻響法測量速度快，對單個繞組測量時間1-3分鐘以內。

●　頻響法頻率精度非常高，精度高于0.001%。

●　頻響法采用數字化頻率合成，頻率穩定性更高。

●　頻響法采用5000V電壓隔離、充分保護測試電腦安全。

●　頻響法可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。

●　頻響法采用分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2004。

●　短路阻抗法不用外接電源，采用市電AC220V低壓電源，便可自動對變壓器的AB、BC、CA高壓繞組施加電壓，同步采集數據，自動計算出阻抗誤差百分比，測試結果非常直觀。

●　短路阻抗法適用于任意大小容量的變壓器的阻抗測試。

●　短路阻抗法測試過程中顯示測試電流、測試電壓的波形圖譜，方便實時監測測試情況。

●　變壓器繞組變形測試儀具有測量電感的功能。

●　變壓器繞組變形測試儀具有測量變壓器零序阻抗的功能。

●　采用windows平臺，兼容Window2000/WindowXP/Windows7/windows8。

●　采用數據庫保存測試數據，對測試數據的管理簡潔方便。

●　軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告或JPG圖片報告，方便用戶出測試報告。

●　軟件智能化程度高，在輸入、輸出信號連接好之后，一鍵就可完成所有的測量工作。

●　軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。

▍ 產品型號 　↴

型號	測試功能
型號	頻響法	阻抗法
YLRB-7031	單相測試	三相測試
YLRB-7031A	三相測試	三相測試

▍ 技術參數 　↴

●　輸出電壓：Vpp-25V，測試中自動調整
●　輸出阻抗：50Ω
●　輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）
●　掃頻范圍：100Hz－2MHz
●　頻率精度： 0.001%
●　采集通道量化精度：14位
●　掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置
●　曲線顯示：幅頻曲線（相頻曲線，選配）
●　測量動態范圍寬：－120dB～20dB
●　供電電壓：AC220V
●　阻抗法測試電流：10A
●　阻抗法頻率：50Hz/60Hz
●　重量：7.5 kg
