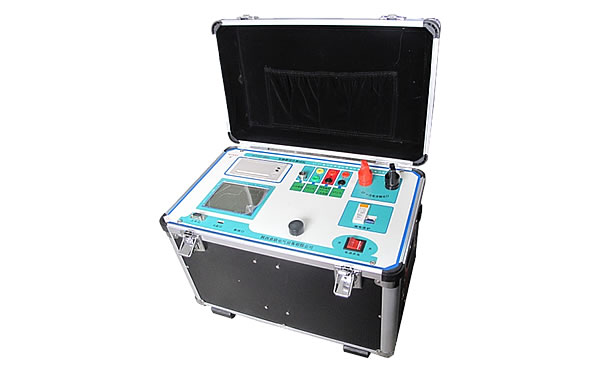

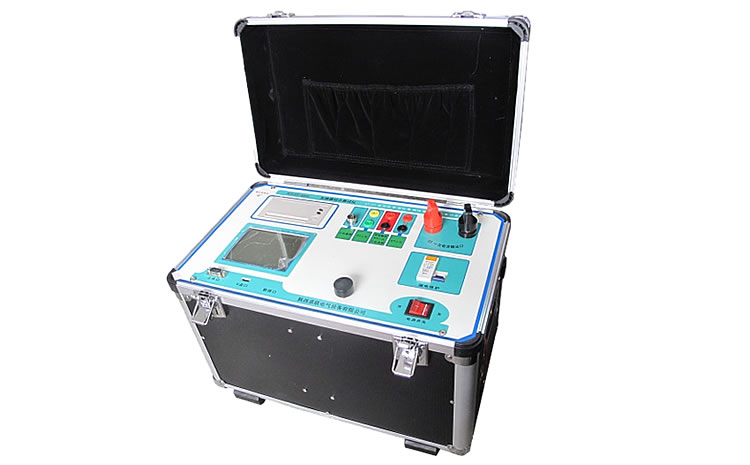

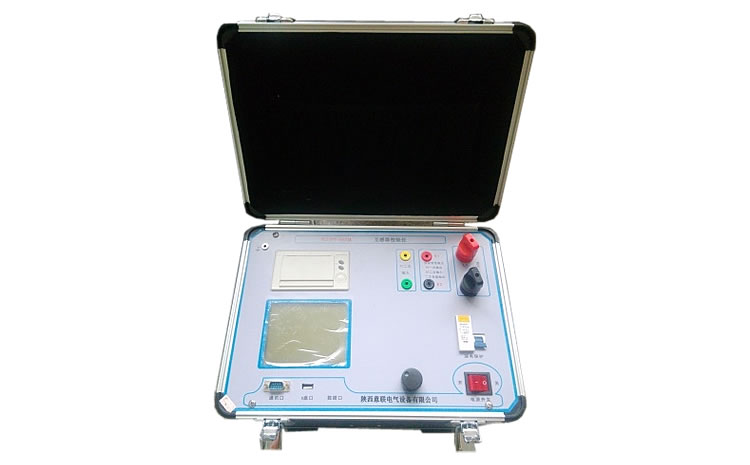

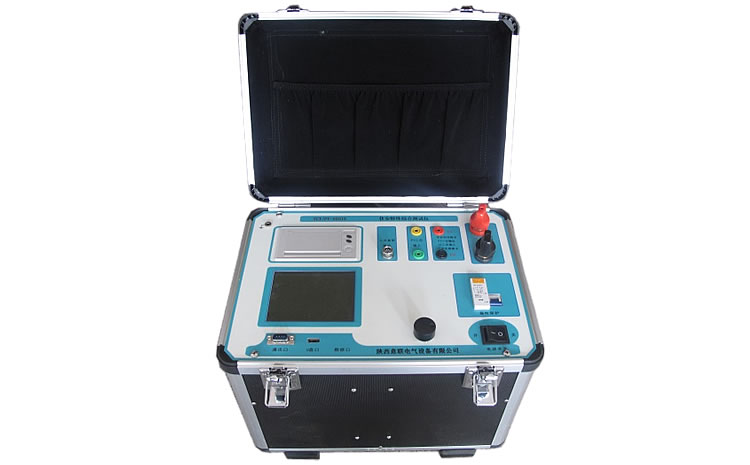

YLCT/PT-5031互感器特性綜合測試儀

▍  簡要說明  　↴

---

　　YLCT/PT-5031互感器特性綜合測試儀，是陜西意聯電氣根據國家相關規程及用戶需求并結合自身經驗及技術實力，專門為測試互感器的伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等而研發設計的一款多功能現場試驗儀器。

　　互感器特性綜合測試儀在實驗時僅需設定測試電壓、電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，可測裝在變壓器中的套管CT。互感器特性綜合測試儀支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。

　　YLCT/PT-5031互感器特性綜合測試儀操作簡單方便，測量準確可靠，可在高溫、高濕、極寒環境下使用，是一款性價比極高的互感器測試設備。

▍  功能特點  　↴

---

   ◆儀器全自動，僅需設定測試電壓、電流值，設備自動升壓/升流，測試全過程自動記錄數據，并自動將伏安特性曲線描繪顯示出來。

　◆ 功能全面，可測試CT/PT的伏安特性，5％、10％和15％誤差曲線，變比，極性，二次負載，二次回路，二次耐壓，具有拐點自動計算功能，試驗數據篩選打印功能，退磁功能。

　◆ 輸出電壓高、容量大，設備電源輸出全部為真實電壓和電流值，波形為標準正弦波，頻率為50Hz，能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。

　◆ 大屏幕全漢化圖形界面、旋轉鼠標操作，測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便，面板自帶打印機，可隨時打印曲線圖及測試數據。具有背光軟件調整功能，自帶日期/時間功能。

　◆ 大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失，具有完善的數據查詢、瀏覽、打印、清空等功能。帶有RS232通信接口和U盤接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。

　◆ 單機一體化，重量輕，僅重20kg，方便攜帶，便于流動試驗。

▍  型號/技術參數  　↴

---

型號	功能及參數
YLCT/PT -5031		輸入電壓		輸出zui高電壓		輸出zui大電流		功率	測量精度
	CT伏安輸出	220V		0—2500V		15A		3kVA	< 0.5%
	CT變比輸出	220V		0-8V		0—600A		―――	< 0.5%
	CT變比測量	比值zui高顯示：999.9K:5/1							< 0.5%
	PT 變比測量	比值zui高顯示：999.9K:100、150、100/3、100/√3							< 0.5%
	直阻測量	zui高測量阻值：0.1-20Ω							1Ω以下3% 1Ω以上<1%
	角差		zui小顯示：0.01分 精度：±10分		比差		zui小顯示：0.01% 精度：<0.5%
	二次通流		電流：0-200A 時間：1~5分鐘		二次耐壓		電壓：0-2500V 時間：1~5分鐘
	工作溫度		-10～55℃		工作電壓		AC220V（±20％）50HZ
	體積		420×300×270mm		重量		26kg

YLCT/PT -5031A		輸入電壓		輸出zui高電壓		輸出zui大電流	功率	測量精度
	CT伏安輸出	220V		0—1000V		15A	3kVA	< 0.5%
	PT伏安輸出	220V		0—330V		0-5A	3kVA	< 0.5%
	CT變比輸出	220V		0-8V		0—600A	―――	< 0.5%
	PT變比輸出	220V		0—1000V		―――	―――	< 0.5%
	CT 變比測量	比值zui高顯示：999.9K:5/1						< 0.5%
	PT 變比測量	比值zui高顯示：999.9K:100、150、100/3、100/√3						< 0.5%
	二次通流		電流：0-200A 時間：5分鐘		二次耐壓		電壓：0-1000V 時間：5分鐘
	工作溫度		-10～55℃		工作電壓		AC220V（±20％）50HZ
	體積		350×240×270mm		重量		20kg

YLCT/PT -5031E		輸入電壓		輸出zui高電壓		輸出zui大電流		功率	測量精度
	CT伏安輸出	220V		0—1000V		15A		3kVA	< 0.5%
	PT伏安輸出	220V		0—220V		5A		3kVA	< 0.5%
	CT變比輸出	220V		0-8V		0—600A		―――	< 0.5%
	PT變比輸出	220V		0—1000V		―――		―――	< 0.5%
	CT 變比測量	比值zui高顯示：999.9K:5/1							< 0.5%
	PT 變比測量	比值zui高顯示：999.9K:100、150、100/3、100/√3							< 0.5%
	直阻測量	zui高測量阻值：0-20Ω							1Ω以下3% 1Ω以上<1%
	角差		zui小顯示：0.01分 精度：±5分		比差		zui小顯示：0.01% 精度：<0.5%
	二次通流		電流：0-200A 時間：5分鐘		二次耐壓		電壓：0-1000V 時間：5分鐘
	工作溫度		-10～55℃		工作電壓		AC220V（±20％）50HZ
	體積		350×240×270mm		重量		20kg

▍  互感器特性測試儀接線使用說明方法  　↴

---

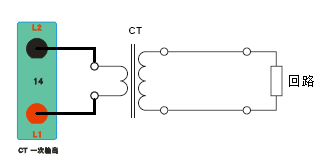

1.CT伏安接線圖

2. CT變比接線圖

3.二次回路接線圖

4.PT伏安接線圖

5.PT變比接線圖

6.二次耐壓接線圖

7.二次直阻接線圖

8.二次負載接線圖

---
