表一 變電部分 |
||||
|

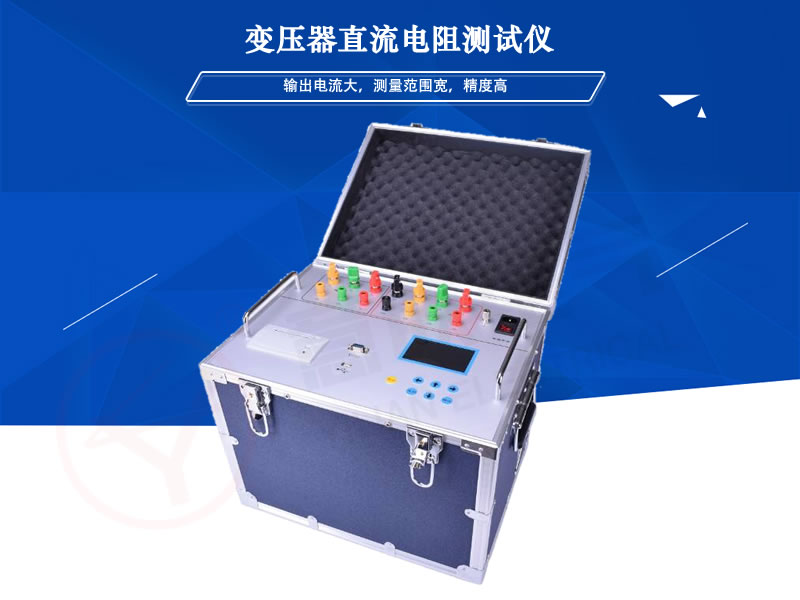

系列直流電阻測試儀 |
||||
|
周期 |
項目分類 |
說明 |
||
|
1）1-3年或自行規定 2）無勵磁調壓變壓器變換分接位置后 3）有載調壓變壓器的分接開關檢修后（在所有分接側） 4）大修后 5）必要時 |
1）1.6MVA以上變壓器，各相繞組電阻相互間的差別不應大于三相平均值的2%，無中性點引出的繞組，線間差別不應大于三相平均值1% 2）1.6MVA及以下的變壓器，相間差別一般不大于三相平均值的4%，線間差別一般不大于三相平均值的2% 3）與以前相同部位測得值比較，其變化不應大于2% 4）電抗器參照執行 |
1）如電阻相間差在出廠時超過規定，制造廠說明了這種偏差的原因，按照要求中3）項執行 2）不同溫度下的電阻值按下式換算，式中R1，R2分別為在溫度t1、t2時的電阻值；T為計算用常數，銅導線取235，鋁導線取225 3）無勵磁調壓變壓器應在使用的分接鎖定后測量 |
||
|
表二 繞組絕緣電阻、吸收比或極化指數 |
||||
|
2010智能雙顯絕緣電阻測試儀 |
||||
|
周期 |
項目分類 |
說明 |
||
|
1）1-3年或自行規定 2）大修后 3）必要時 |
1）絕緣電阻換算至同一溫度下，與前一次測試結果相比應無明顯變化 2）吸收比（10-30℃范圍）不低于1.3或極化指數不低于1.5 |
1）采用2500V或5000V兆歐表 2）測量被試繞組應充分放電 3）測量溫度以頂層油溫為準，盡量使每次測量溫度相近 4）盡量在油溫低于50℃時測量，不同溫度下的絕緣電阻值一般可按下式換算式中R1，R2分別為溫度t1、t2時的絕緣電阻值 5）吸收比和極化指數不進行溫度換算 |
||
|
表三 電容型套管的tgδ和電容值 |
||||
|
8000異頻介質損耗測試儀 |
||||
|
周期 |
項目分類 |
說明 |
||
|
1）1-3年或自行規定 2）大修后 3）必要時 |
|
1）用正接發測量 2）測量時記錄環境溫度及變壓器（電抗器）頂層油溫 |
||
