電力電纜故障類型的判斷及測試方法

電力電纜故障類型的判斷及測試方法

A、 電纜故障的類型

 電力電纜由于機械損傷、絕緣老化、施工質量低、過電壓等都會發生電纜故障。根據電纜故障性質可分為低電阻接地或短路故障、高電阻接地或短路故障、斷線故障、斷線并接地故障和閃絡性故障。

B、 電纜故障的判斷方法

  確定電纜故障類型的方法是用兆歐表在線路的一端測量各相的絕緣電阻。一般根據以下情況確定故障類型。

（a） 當搖測電纜一芯或幾芯對地絕緣電阻，或芯與芯之間絕緣電阻低于100KΩ時，為低電阻接地故障。
（b） 當搖測電纜一芯或幾芯對地絕緣電阻，或芯與芯之間絕緣電阻低于正常值很多，但高于100KΩ時，為高電阻接地故障。
（c） 當搖測電纜一芯或幾芯對地絕緣電阻較高或正常，應進行導體連續性試驗，檢查是否有斷線，若有即為斷線故障。
（d） 當搖測電纜一芯或幾芯導體不連續，再經過一芯或幾芯對地絕緣電阻搖測后，判斷為低阻或高阻接地線，為斷線并接地故障。

（e） 閃絡性故障多發生于預防性耐壓試驗，發生部位大多在電纜終端和中間接頭。閃絡有時會連續多次發生，每次間隔幾秒到幾分鐘。

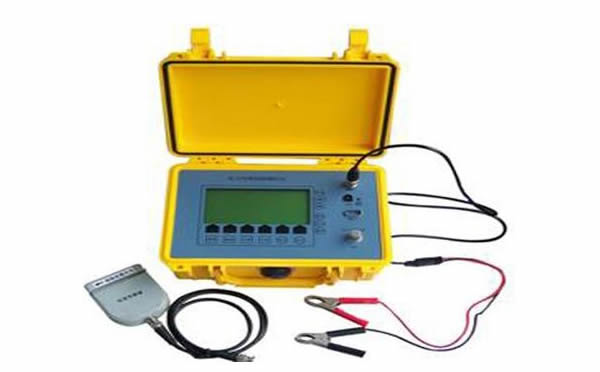

C、 下面以電纜故障點電阻為依據簡述一下測試方法 ：

（a） 當電纜故障點電阻等于無窮大時，用低壓脈沖法測量容易找到電纜斷路故障，一般來說，純粹性斷路故障不常見到，通常斷路故障為相對地或相間高阻故障或者相對地或相間低阻故障并存。

（b） 當電纜故障點電阻等于零時，用低壓脈沖法去測量短路故障容易找到，但實際工作中遇到這種故障很少。
（c） 當電纜故障點電阻大于0小于100Ω時，用低壓脈沖法容易找到低阻故障。
（d） 閃絡電纜故障可用直閃法測量，這種電纜故障一般存在于接頭內部，當電壓加至一定值時，產生閃絡放電，當電壓下降時絕緣又能恢復。
（e） 高阻電纜故障可用沖閃法測量，電纜故障點電阻大于100Ω且數值確定。一般當測試電流大于15mA,測試波形具有重復性以及可以相重疊，同時一個波形有一個發射，三個反射且脈沖幅度逐漸減弱時，所測的距離為故障點到電纜測試端的距離；否則為電纜故障點到電纜測試對端的距離。
