【電纜故障智能測試儀】原理
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

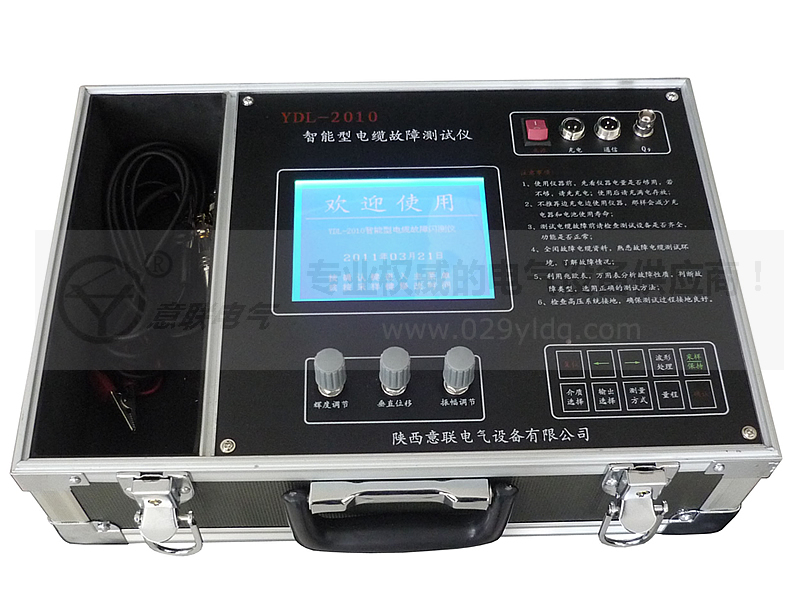

智能電纜故障測試儀產品介紹
智能電纜故障測試儀是意聯電氣專業生產銷售的智能電纜故障測試儀，
智能電纜故障測試儀采用時域分析法能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。
技術參數
電纜路徑儀是由發射機、J型接收機、感應式探頭、電位差式探測架等組成。本儀器是光纜、電纜故障定位測試的專用儀表，適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜。其主要功能為對地絕緣不良點的定位測試，線纜電路的探測以及線纜埋深等測試。 本儀器采用了石英晶體振蕩器，中大規模集成電路。其特點是接收靈敏度高，靜態漂移小，抗干擾能力強，工作穩定，準確度高。由于儀器采用了小型鎳鎘畜電池供電，因此儀器具有體積小，重量輕，耗電小，便于攜帶等優點，特別適用于野外作業。
主要技術性能
1. 準確定點的故障絕緣阻值：0～5MΩ
2. 定位測試準確度：≤±10cm
3. 探測線纜深度：≤3m
技術特點
1. 可測試各種型號35KV以下電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障。
2. 具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等。
3. 由于筆記本電腦是電池供電，而數據采集器使用的是電腦的電源，再配以先進的電流取樣技術，使該系統真正做到操作人員和測試儀完全與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全。
4.前置采樣測量單元采用先進的信號處理技術，全漢化大屏幕顯示，測試波形特征清晰易辯，使得電纜故障分析更容易掌握。
5.采用基于Windows平臺的軟件，更具人性化設計，操作簡便。
6.意聯電氣開展的網上服務業務更加方便用戶，只要您將測試波形通過發給我們，您在當天即可得到專家的分析和指導。意聯電氣定期還會將收集到的各類電纜故障波形及其分析結果通過發給您，使您很快也會成為電纜故障測試專家。
7. 雙通道同屏對比數據處理技術，有利于您進行波形的對比分析。
技術參數
1. 大測距: 15Km
2. 測量盲區:沖擊電流取樣法盲區小于10m，低壓脈沖法盲區小于20m
3. 脈沖幅度: 在50Ω時不小于250V。
4. 脈沖寬度: 短距離（0.2μs）、中距離（2μs）、遠距離（4μs）三種。
5. 采樣頻率: 48MHz、24MHz、12MHz、56MHz。
6. 系統測量誤差：主機測量結果再配合數顯同步定點儀測量，系統誤差小于50cm。
7. 讀數分辨率: V/2f V 電波在電纜中的傳播速度（m/μs） f 采樣頻率（MHz）。
比如油浸紙電纜的傳播速度為V=160m/μs，用f=40MHz采樣， 則讀數分辨率為160/（2×40）＝2m 預置了5種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。
8. 采樣方式：電流取樣法。低壓脈沖法
9. 電源：直接取自USB接口，電流不大于260mA。在筆記本電腦充滿電的情況下，儀器可連續工作約1.5小時。
10. 工作溫度：-10oC～45oC
11. 主機體積： 330×230×150mm，重量：3Kg
12. 數據采集器：208×140×50mm, 重量：0.5Kg
