低壓電纜故障測試儀儀器簡介
低壓電纜故障測試儀是一種集電纜路徑探測、埋深測試、相對地絕緣故障定點三位一體的儀器，可探測各種金屬傳輸線的對地故障。該儀器解決了以前各種儀器不能對短路、低阻故障準確定點的問題。在設計理論上由以前人們普遍知道的脈沖反射法改為感應法，利用電磁感應的原理來實現該儀器的各種功能。低壓電纜故障測試儀中采用了大規模集成電路和先進的濾波技術，提高了抗干擾力，性能相當穩定，定位準確度高(約10公分)。由
陜西意聯電氣設備有限公司
獨立開發制造。

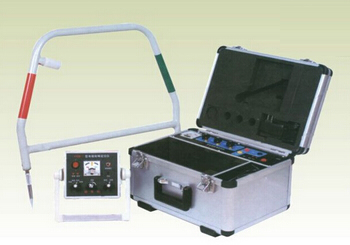

低壓電纜故障測試儀儀器結構
低壓電纜故障測試儀由三部分夠成: ◆發射機 ◆接收機 ◆探測弓
低壓電纜故障測試儀儀器結構儀器功能
三、各部分面板介紹:
(一) 發射機如圖所示:
a "AC220V插座":直接供交流電使用;
b "測試端":紅色輸出接被測電纜的故障相;
c"接地"黑色輸出端通過地釬接大地;
d "絕緣電阻--信號輸出":
開關扭到"絕緣電阻"檔時，表頭指示被測電纜與大地之間的電阻值;
開關旋到"信號輸出"擋時，儀器進入測試狀態，表頭顯示信號強弱;
e "電源指示燈":打開電源開關，該燈亮表示儀器工作正常，儀器可使用;
f 電池指示燈:"電池"指示燈表示電池電量不足，儀器可正常工作。若"電池"指示燈息，一般情況下，儀器還可使用一段時間(大約20分鐘
至60分鐘，由電池使用時間和被測故障情況決定);
g "電源開關" ;
h "充電插孔"當充電時，充電器指示燈為紅色。若電池已充足，充電器指示燈為綠色。充電器為專用充電器，若遺失和損壞，請與本公司聯系;
i "輸出幅度":當接上被測金屬傳輸線時，將"輸出幅度"逐擋進行調整以觀察哪擋的調整使表針偏轉大，此即為合理調節。在進行故障定位時，一般"輸出幅度"選擇"2"或"3"。在進行路徑時，"輸出幅度"一般選擇"1"或"5"。
j "路由-故障";
"路由-音頻":發射音頻信號進行路徑或埋深測試;
"路由-射頻":發射射頻信號進行路徑或埋深測試(適用于現場干擾較強時);
"故障-音頻":音頻故障定位，適用于遠距離;
"故障-射頻":射頻故障定位，適用于水泥硬化路面;
k "表頭":顯示儀器工作狀態;
(二) 接收機如圖所示:
a "表頭":表頭中的指示可幫助你進行埋深、判斷故障點所在的方向、故障點定位;
b "音頻-射頻":接收信號選擇，對應與發射機的音頻或射頻信號，發射機發射那種信號，接收機就接收那種信號;
c "零值-峰值-設定-故障I-故障II"控制選擇開關:
"零值"檔被測電纜的正上方聲音小(用于音頻接收下的路徑探測);
"峰值"檔被測電纜的正上方聲音大(用于射頻接收下的路徑探測);
"設定"檔用于電纜埋深的測試;
d "增益":調整接收信號的強度，使接收到的信號清晰;
e "故障插孔":通過連接線與探測弓連接，用于故障點定位測試;
f "電源指示燈":打開電源開關，該燈亮表示儀器工作正常，儀器可使用;
g 電池指示燈:"電池"指示燈表示電池電量不足，儀器可正常工作。若"電池"指示燈息，則須充電;
h "電源開關";
i "充電插孔"當充電時，充電器指示燈為紅色。若電池已充足，充電器指示燈為綠色。充電器為專用充電器，若遺失和損壞，請與本公司聯系;
四、技術指標
a. 探測距離<25Km ⒉ 探測深度≤3.5m
b. 定位范圍<4MΩ ⒋ 路由誤差<8cm
c. 定位誤差<5cm ⒍ 感應故障點距離≤30m
五、儀器使用前準備工作
測試之前要對電纜的分布情況，接線方式，埋設情況以及發生故障前后的情況詳細了解清楚，對于測試者來說，是很有幫助的，其意義就在于可以幫助測試者作出真確判斷，進而確定有效的測試方法，節約時間，提高工作效率。
六、儀器的使用方法
⒈ 如何探測路徑:
a 將發射機按圖1的方式連接，黑輸出端接大地，紅輸出端接被測電纜的零線，如接其它相需將終端接大地。一般是從電纜末端向配電柜方向加信號。
b "絕緣電阻-信號輸出"撥向信號輸出，將控制選擇開關撥向撥向"路由"檔中的音頻(一般選擇音頻，射頻適用于近距離的硬化路面和有干擾的場合)。
c將接收機中的"射頻-音頻"撥向與發射機相對應的擋位，當"控制選擇開關"撥向"零值"時，選擇音頻接收被測電纜的正上方接收到的聲音小，當"控制選擇開關"撥向"峰值"時，選擇射頻接收被測電纜的正上方接收到的聲音大。測試時調節接收調節，使得接收到的信號清晰，聲音不能太大。
⒉ 如何探測埋深:
將發射機按音頻信號輸出時，將接收機的天線盒放在被測電纜的正上方的地上，將"控制選擇開關"撥向設定，調節"接收調節"旋鈕使接收機的表頭指針指向設定位置，再將"控制選擇開關"撥向峰值，然后緩慢垂直向上移動接收機，觀察接收機的表頭，當表頭指針回到設定位置時，接收機所移動的高度就是埋深。
⒊ 如何進行故障定位:
如果被測電纜有故障的情況下，選擇故障嚴重的相作為測試相。則將發射機按圖2連接，將"控制開關"置向"故障"中的音頻或射頻，同時將接收機的"射頻-音頻"置向與發射機相對應的信號;裝好探測弓，用雙Q線連接故障插孔和探測弓，打開儀器電源，在發射機跟前應能接收到清晰的信號，再到接地樁跟前將探測弓插入地上(在地線和儀器之間)，接收機的表頭應有穩定的指示(應該指向遠端)，說明儀器正常;接下來就是沿著電纜的路徑向前去探測故障點了，每隔3-4米探測一下，觀察接收機的表頭有沒有穩定的指示(探測時，將探測弓放穩且反轉測兩次，觀察表頭指示，如果不穩定，來回擺動，說明附近沒有故障點，繼續往前測)，當表頭指示的顏色與探測弓指前方的顏色相同時，說明故障點在前面，相反則說明故障點在后面，也就是走過了故障點，應反向探尋，找到指針轉換點時，也就找到故障點了。
⒋如何查找斷線不接地的故障:
將發射機檔位打到故障射頻輸出，接收機打到峰值，用射頻找路徑的方法，在路徑的旁邊調節接收旋鈕，使的接收機的聲音小并且收到的射頻信號清晰，指針應該指向紅區較小的位置，然后沿路徑方向向前并左右來回平穩移動接收機，觀察表頭的變化，在斷線點以前，電纜的正上方聲音變大同時表頭擺向綠區且指向大，當走過斷線點以后，表頭就不會擺向綠區同時信號突然衰減消失，這樣仔細找到表頭不擺動的點，這里就是斷線故障點了。
⒌如何區分主、次要故障點:
將發射機的檔位打到故障音頻，接收機的檔位打到峰值位置，此時表頭指向綠區，在電纜正上方調節接收旋鈕，使表頭浮起來，然后沿著路徑平穩向前走，觀察表頭的變化，在主要故障點處，表頭從綠區指向紅區，在次要故障點處，表頭不會從綠區擺向紅區(或擺動的幅度沒有前者大)，這樣就可以判斷出真正的故障點了。
低壓電纜故障測試儀注意事項
低壓電纜故障測試儀是一種工具型的儀器，根據我們的實際測試經驗并結合儀器的設計原理，現將一些要點介紹給大家:
首先，在測試之前我們要先做幾個判斷:就是要確認是電纜發生故障并且要查清楚是哪一條電纜出了故障，以及故障的特性等�？梢杂萌f用表(開路、短路、斷路、單相接地等等)一一判斷出來，還要了解接地情況，如果是采用電纜的一相作為接地保護的話，要在配電柜處斷開故障電纜的接地保護線。
1. 一般情況下，不要在配電柜處測試，如必須在此測試，要將電纜零線解開。
2. 如要在硬化路面上準確定位時，需在兩個探針處滴一些水，同時采用"射頻"工作。
3. 通過調節旋鈕使接收機必須接收到清晰的信號(音頻或射頻)，"音頻"收不到清晰的信號，就改用"射頻"，反之亦然,此時接收調節旋鈕應開到大音量。
4. 儀器接地線要與故障點反向拉直并保證良好接地(如果太干燥，需澆水)。
5.一般情況下，測試時不選用零線作為測試線(測路徑除外)。
6. 找電纜路徑時，選用"音頻" "零值"工作，同時調節音量旋鈕，使接收機的聲音清晰。
7. 測試時不要輕易下結論，要在兩點之間全部探一遍，找到故障指示明顯處，再下結論。
8. 在測試過程中，探測弓和儀器盡量保持平衡穩定，不要晃動。
9. 指針來回擺動表示沒有故障，只有當指針有穩定明顯的指向紅或綠時，才接近故障點，同時紅或綠的轉換點為故障點(此時，指針指紅或指綠很穩定)。
10. 在儀器操作正確的前提下，如測試不出故障，此時故障可能在測試端，可將發射機換到電纜另一端進行測試。
11.要想準確定位可采用十字定位法準確定位。
12.該套儀器適合于地埋電纜。
13. 儀器不使用時，將儀器電源關上。
14. 探測弓使用時不要強行用力。
15. 儀器要保存在通風、干燥的地方。
低壓電纜故障測試儀注意事項整機配件
a 發射機 1臺
b 接收機 1臺
c 雙Q連接線 1根
d 探測弓 1個
e 探針 2個
f 地釬 1個
g 信號輸出線 1根
h. 地線 1根
i. 220V電源線 1根
