直埋電纜故障測試儀(廠家報價|圖片|參數)
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

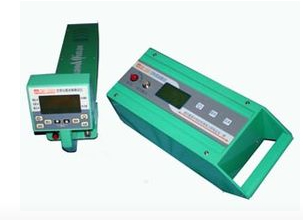

直埋(地理)電纜故障測試儀介紹
直埋(地理)電纜故障測試儀又稱直埋電纜接地故障測試儀及電纜接地故障測試儀，直埋電纜故障測試儀適用于電力工程、電網及供電系統有線通信電纜和電力輸電纜線路維護的重要測試工具。直埋電纜故障測試儀可用于35kv以上的主線路的故障距離測試，直埋(地理)電纜故障測試儀適用于測試各種型號、不同等級電壓的電力電纜及通信電纜故障。
電力直埋電纜故障測試儀能對地埋電力電纜故障、礦用電纜故障、通訊通信電纜故障、路燈電纜故障、高低壓電纜故障、直埋電纜故障、架空電纜故障中的開路、短路、閃絡放電故障、高阻泄漏故障、高阻閃絡故障，高低阻性的接地觸不良等故障進行綜合分析檢測。能對電纜故障點進行準確查找、定位。是國內比較可靠的便攜數字式電纜故障綜合分析檢測測試儀。直埋電纜故障測試儀可用于35kv以上的主線路的故障距離測試，該直埋電纜故障測試儀適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
有線通信的暢通和電力的輸送依賴于電力電纜線路的正常運行，一旦線路發生故障，不及時查出故障并迅速予以排除，將會造成很大的經濟損失和不良的社會影響，因此，直埋電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀是維護各種電纜安全的重要工具，直埋電纜故障測試儀采用了多種故障探測模式，DFDL-S直埋電纜故障測試儀應了現代先進的電子技術電路以及電子材料，傳感器方面采用聲波感應探測傳感 器，保證了故障點準確定位，電力直埋電纜故障測試儀是電力電纜檢修的常用測試儀。
電力直埋
(地理)電纜故障測試儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，同時可用于35kv以上的主線路的電力電纜故障距離測試，直埋電纜故障測試儀配備聲測法定點儀，可準確測定故障點的準確故障位置，該電力直埋電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
直埋電纜故障測試功能
a、功能齊全：該電力電纜故障測試儀測試故障安全、迅速、準確。測試儀采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，電纜故障測試儀可準確測定故障的準確位置
b、測試精度高：該電纜故障測試儀采用高速數據采樣技術，A/D采樣速度為100MHz，使測試儀讀取分辨率為1m，探測盲區為1m
c、智能化程度高：電纜故障測試儀測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練
d、該電力電纜故障測試儀具有波形及參數存儲，調出功能：采用非易失性器件，關機后波形、數據不易失
f、電纜故障測試儀具有雙蹤顯示功能：可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷
g、電纜故障測試儀具有波形擴展比例功能：改變波形比例，可擴展波形進行準確測試。
h、可任意改變雙光標的位置，該電纜故障測試儀直接顯示故障點與測試點的直接距離或相對距離
i、該電力電纜故障測試儀具有根據不同的被測電纜隨時修改傳播速度功能
j、該電纜故障測試儀小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用
直埋電纜故障測試參數
|
電纜故障測試儀型號
|
DFDL-S
|
|
電纜故障測試儀名稱
|
電纜故障測試儀、電纜故障檢測儀、電力電纜故障測試儀、地下電纜故障測試儀、地埋電纜故障測試儀、架空電纜故障測試儀
|
|
電纜故障測試儀遠測試距離
|
15Km (明線可達100千米)
|
|
探測盲區
|
1m
|
|
讀數分辨率
|
1m
|
|
功耗
|
5VA
|
|
使用條件
|
環境溫度：0℃～＋40℃
|
|
體積
|
275×220×160mm3
|
|
重量
|
1.8kg
|
