電纜故障測試儀說明書
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
第1章 電纜故障測試儀簡介

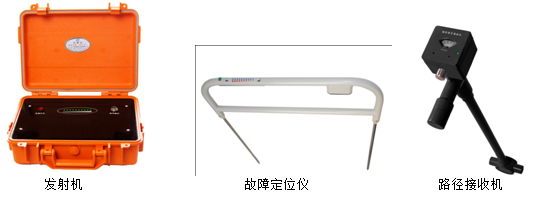

電纜故障測試儀是針對國內電力電纜故障實際情況，總結現場經驗開發而成，可以快速檢測路燈電纜故障、鐵路電纜故障、高速公路電纜故障、通信電纜故障、農林科技園區電纜故障、住宅小區電纜故障等各類低壓直埋電纜接地故障，可以查找電纜路徑走向，可以探測電纜埋設深度。設備由電纜信號發射機、故障定位儀以及路徑接收機三部分組成，用于直埋電纜接地故障點的尋找、護層故障破損點的探測以及直連法電纜路徑,電纜埋設深度的探測。
1.1特性及關鍵技術參數
電纜信號發射機：
可同時發射路徑信號及故障探測信號，簡單方便；可單獨發射路徑信號，低耗省電，提高電池的續航時間。
路徑信號發射頻率12KHz。
路徑信號發射功率，大10W（智能功率保護技術允許發射機無限期短路，絕不會被燒壞）。
路徑信號輸出阻抗自動匹配0-2KΩ。支持接地不良情況下的路徑信號發射。
路徑信號發射情況及故障信號發射情況同時顯示。
傻瓜式操作，信號一觸即發！
重量：1Kg。
路徑信號接收機：
路徑信號輸出方式：指針+音頻信號。
路徑測試方法：峰值法，谷值法一鍵切換。
單節9V電池供電，省電耐用，整機耗電流10mA。可以連續續航10-20小時。
故障定位儀：
智能信號鎖定技術，提高接收靈敏度。
故障信號顯示方式：十級LED顯示。
故障點方位顯示方式：LED。
單節9V電池供電，省電耐用，整機耗電流10
1.3一般測試流程
步驟1
電纜端頭處理與絕緣測試
a)
將故障電纜始端及電纜終端與電網隔離，如果兩端都有空開，則將空開斷開即可。
b)
電纜兩端的鎧裝從接地體上拆開。
c)
將始端的鎧裝及所有芯線合并為一根線加在信號發射線的紅夾子上。將發射線的黑夾子盡量朝電纜延伸的反方向通過接地釬子可靠接地。
步驟2
在電纜的一端接好電纜信號發射機。確保路徑信號及故障測試信號可靠發射
步驟3 尋找電纜路徑的同時尋找故障點的位置，詳見第三章及第四章。
第二章 路徑/故障信號發射
名詞術語：
電纜始端 故障測試端，電纜故障測試設備所在的一側定義為電纜始端。
電纜終端 是指與故障測試端相對的一端。
電纜鎧裝 包裹在A B C 三相之外的鐵皮。
2.1路徑/故障信號發射方法
操作步驟：
步驟1
將故障電纜始端及電纜終端與電網隔離，如果兩端都有空開，則將空開斷開即可。
步驟2
電纜兩端的鎧裝從接地體上拆開
步驟3
將始端的鎧裝及所有芯線合并為一根線加在信號發射線的紅夾子上。將發射線的黑夾子盡量朝電纜延伸的反方向通過接地釬子可靠接地。
步驟4
接通電源，觀察發生器上的信號LED，亮燈個數越少說明故障點接地阻值越低，發射效果越好。
注意：信號接口空載時輸出電壓超出了人體的安全電壓36V。請不要用手觸及紅黑夾子，謹防觸電！
第三章 電纜路徑尋測
信號發射機在電纜始端發射路徑信號，此信號沿電纜鎧裝傳輸，同時向外輻射，利用路徑接收機接收并分析此信號從而判斷電纜路徑。
3.2路徑尋測方法
操作步驟：
步驟1
順時針旋轉電源開關旋鈕從而打開路徑接收機電源開關。并且順時針旋轉到頭。
步驟2
“峰值法/谷值法”一般選用“峰值法”。
步驟3
從始端開始，繞過障礙物，在電纜可能鋪設的位置找尋電纜的走向。方法如下：
將豎直天線與地面保持垂直，在可能出現電纜的位置呈“S”形行走，當向某一個方向連續移動時信號增強，繼續朝此方向移動直到信號達到強點，停在此處，然后在保持豎直天線與地面垂直的同時，旋轉水平天線，當信號強時，電纜即在天線的正下方，并且沿與水平天線垂直的方向延伸。
如圖3.2峰值法尋找路徑時，在同一空間位置上，水平天線越垂直電纜走向，信號越強；當水平天線始終垂直電纜走向時，距離電纜越近，信號越強。沿著垂直電纜的方向前進，當某點處信號較強，而附近兩邊信號較弱，呈現“A”型變化規律時，則較強點即為電纜正上方。
如圖3.3谷值法尋找路徑時，保持豎直天線與地面垂直，在離地等高的平面上，向各個方向平移路徑接收機，當某點處信號較弱，而附近兩邊信號較強，稍遠的兩邊均減弱，呈現“M”型的變化規律時，則較弱點即為電纜的正上方。
如需對電纜的埋深測試，可以采用４５°角法測試。測試深度時，儀器的設置與谷值法的設置相同，首先找到電纜正上方，并且明確電纜走向后，在電纜正上方將路徑接收機向與電纜走向垂直的方向傾斜４５°角。然后保持角度不變向此方向平移，當出現“Ｍ”型信號特征的較弱點時，從電纜正上方平移過的距離就是埋設深度。
4.2故障定位方法
通過信號發射機發射的信號，用故障定位儀找到電纜的泄漏點即圖4.2中的N點的準確位置。
在圖4.2中，M點為接地釬所在的位置，在M點附近的10-20米的范圍內形成了一個圓形電場區域，在故障點所在的位置N點也形成了一個類似的圓形電場區域。為了便于說明將此電場區域以M點為界限分成A區域和B區域。同理，以故障點N所在的位置為界限分為C和D兩個區域。測試者只要按照如下的步驟進行測試就可以找到故障點N。
步驟1信號鎖定：測試者面朝電纜的終端，手持故障定位儀橫梁的中心點。先將定位儀在A區域距離M點2~3米的位置良好扎地（注意不要太近！），然后按下鎖定開關按鈕1~2秒，定位儀開機大約8秒后顯示此處接收的信號強度，同時完成了信號鎖定，只要中途不關機故障定位儀將一直鎖定此信號。繼續向前測試，接下來就出現如圖4.2所示的變化規律“A區域紅燈亮，信號逐漸增強；B區域綠燈亮，信號逐漸減弱”。
注意事項：按下鎖定開關按鈕1~2秒，在開機的8秒內10級信號強度用來顯示電池剩余電量，電量充足時將有2個燈亮；電池欠壓時沒有燈亮，這時使用者需更換電池！
步驟2找尋故障點：步驟1完成后，繼續向電纜的終端行進，在電纜的路徑上方每隔3~5米做扎地測試，等信號穩定后與上一次的測試結果對比，如果信號強度逐漸增強，說明測試者已經進入C區域，這時注意觀察故障點的方位指示，開始時方向指示燈一直是綠色燈亮，提示您向前行走，一旦越過故障點，紅色燈亮，提示用戶向后倒退。在方向燈發生變化的位置附近，電纜故障定位儀的兩個探針的中心點就是故障點N。上述的信號變化規律簡記為“C區域綠燈亮，信號增強；D區域紅燈亮，信號減弱”。
注意事項：如果信號不穩定或者無信號，說明此處無故障點！
