電纜故障測試儀器功能特點和技術指標
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀

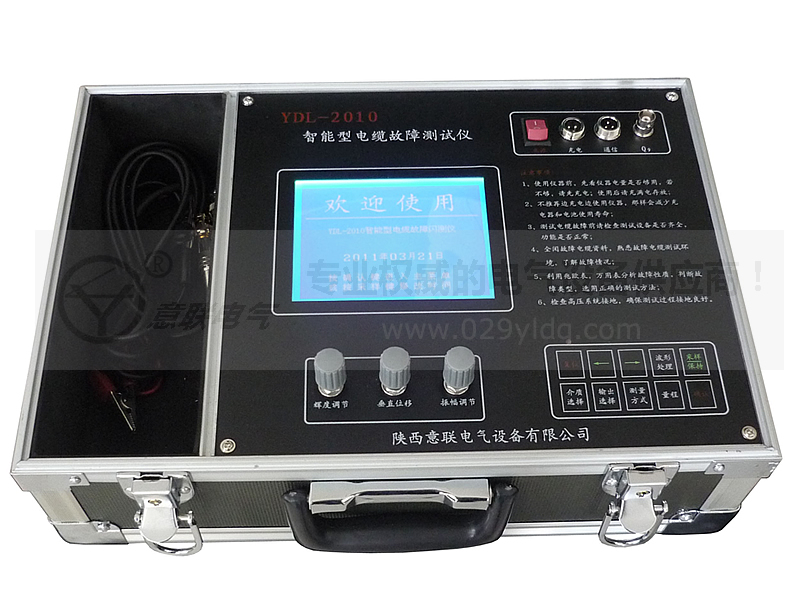

二次脈沖法電纜故障測試儀功能特點
a、可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
b、采用先進的“二次脈沖法"測試技術。同時還有傳統的沖擊高壓閃絡法和低壓脈沖法。
c、任何高阻故障均呈現類似低壓脈沖法測試短路故障的波形特征，極易判讀。
d、具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡單明了。
e、大液晶屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
f、具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
g、具有標準打印機接口。
h、無測試盲區。
i、內置電源，可在無電源環境下測試電纜的開路及低阻短路故障。
二次脈沖法電纜故障測試儀主要技術指標
a、測試方法：二次脈沖法；沖擊高壓電流取樣法；低壓脈沖法.
b、沖擊高壓：低于35KV
c、數據采樣速率: 48MHz、24MHz、12MHz、6MHz
d、測試距離：＞16Km
e、讀數分辨率：1m
f、系統測試精度小于20cm
g、測試電纜長度設有：短距離（＜1Km ）； 中距離（＜3Km）；長距離（＞3 Km）三種 測試脈沖幅度：約400VPP
h、二次脈沖發送及故障反射信號的自動顯示，使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法測試的短路故障波形。
i、具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以?xún)?chǔ)存大量的現場測試波形。
g、能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
k、內置電源：充滿電后可連續工作1小時，亦可外接交流電源工作。
