高壓電纜護套故障測試儀使用方法
| 作者：陜西意聯電氣 | 標簽： 電纜故障測試儀
高壓電纜護套故障測試儀使用方法
一、工作原理
在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。
發射機輸出為脈動直流信號，頻率為超低頻1Hz，頻率越低則受系統分布電容的影響越小。理論上講純直流信號抗分布電容影響的能力 強，但使用純直流信號很難避免地磁影響，經過理論計算和實際驗證，1Hz信號已能滿足絕大多數現場測試需求。
二、護層故障定點
YDL-H302超高壓電纜護層故障測距儀具有高壓脈沖輸出功能，可用于超高壓電纜護層故障定點的信號源。
1、YDL-H302定點時的接線：

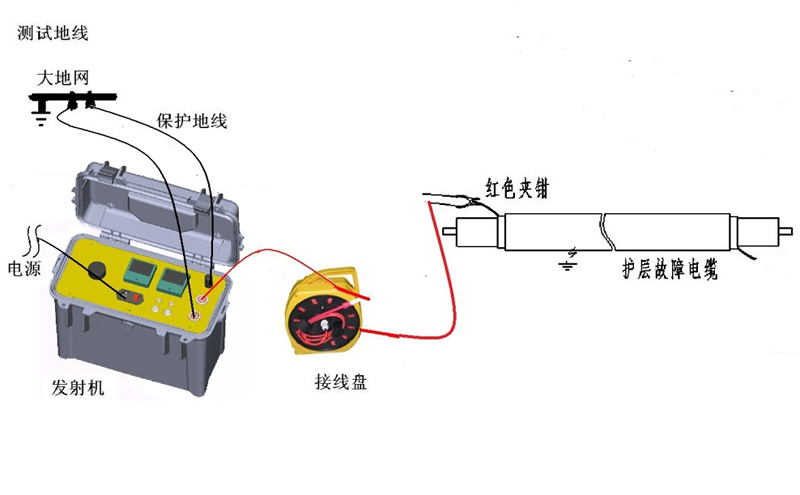

接線如圖3-2-1所示：
圖3-2-1 YDL-H302定點時的接線
把YDL-H302超高壓電纜護層故障信號發生器的電源線、高壓輸出線連接好, 紅色夾鉗接故障相護層；黑色夾鉗和接地夾鉗與接地體相連；YDL-H302的“保護地”與地相連。在
故障電纜對端需做好安全監護工作。
2、接地檢查
打開電源開關，電源指示燈亮，表示測距儀接地良好。若電源指示燈閃爍，則表示測試地和保護地之間的電阻太大，應關閉電源，重新檢查保護接地和工作接地是否可靠。夾鉗和接地體可能存在氧化層，用夾鉗夾住接地體后用力摩擦去掉氧化層，確保連接可靠。
3、高壓電源調節：
確認測距儀的接線正確，并在對端采取安全措施后。
打開電源開關，電源指示燈亮，但此時發射機并沒有信號輸出。
啟動輸出：
先將“輸出調整”旋鈕調至零位，“零位指示”燈亮，然后按“高壓合”按鈕，慢慢順時針調整“輸出調整”旋鈕，“零位指示”燈熄滅，發射機開始輸出，繼續調整“輸出調整”旋鈕，使輸入電流zui大，而且保護指示燈不亮，若保護指示燈點亮，說明線路故障電阻較小，輸入電流過大。此時需要逆時針調整“輸出調整”旋鈕到零位后，重新調整至合適的位置。
停止輸出：
若需要停止輸出，可按“高壓分”按鈕。
工作完畢后，關閉電源，撤除接線。
5、故障定點：
用CD-86電纜故障跨步電壓定點儀，在故障測距所得結果附近進行定點。CD-86電纜故障跨步電壓定點儀的使用方法參見其用戶手冊
測試完成后需關閉儀器電源，用放電棒對所有護層充分放電后，再拆除儀器接線，把線收好以便下次使用。
