為了快速、方便、準確的檢測出故障點的位置和故障的性質，從而及時的排除故障。在電纜故障測試中，通常使用電纜故障測試儀進行排查故障。
TDR電纜故障測試儀，使用的是時域反射法，這是目前針對電纜故障非常好的測量方案。其原理是通過向被測試電纜發射低壓脈沖，脈沖沿電纜傳播，遇到短路（混線）、中間接頭故障、開路（斷線）等故障點時，脈沖產生反射，儀器將故障點距離測算出來，并直接顯示故障反射波形。

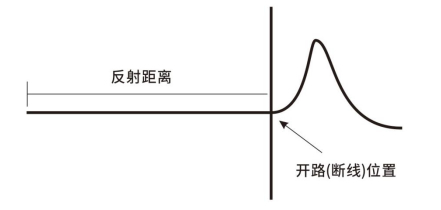

時域反射測量技術具有以下優點：開路（斷線）故障反射波形：（波形向上為開路）

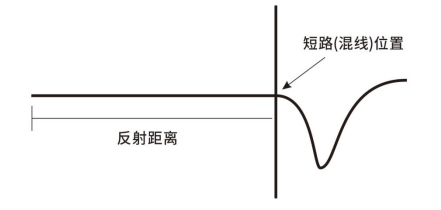

短路（混線）故障反射波形：（波形向下為短路）
電纜故障測試的另外一種方法：電容法，通過對電纜電容的測量，推算長度，這種并非TDR電纜測試。電容法測算電纜長度有很多明顯的缺陷：
a. 環境變化導致測試不準：如用手握住被測電纜金屬芯或電纜受潮時，因為電容因子變化，測量長度會有很大變化，導致測量不準。
b. 如果電纜短路（混線），由于電纜無法再起到電容的作用，電容測量將失效，導致無法測量出電纜的故障點距離。
對于綜合布線、視頻監控等工程來說，大多數電纜故障是由于線纜損壞或連接錯誤而造成的無法正常通信，如BNC線銅芯和銅網短路，控制線短路，或線纜斷線等故障。
如果使用電容式電纜測試儀，像短路（混線）這種故障則無法測算出故障點位置，并且有些斷開的電纜，因為進水或其它原因，測量出來的故障點會相差非常大，失去真正排除故障的作用。
使用TDR電纜故障測試儀，能夠不受環境影響，快速、方便、準確的檢測出故障點的位置和故障的性質，從而及時的排除故障，提升施工效率。
電容法測線相對TDR簡單，故有成本優勢。TDR技術含量高，實現難度大，通常需要用FPGA之類高速芯片來測算，相對成本高，精度可靠。市場上能測試1KM以上的TDR電纜故障測試儀價格基本都在千元以上，進口的測試儀則更加昂貴；而電容法測線儀通常只需要三四百元。
總而言之，對于工程維護工作中的電纜故障排除，TDR是很好的故障解決方案。
