地下電纜故障定位儀原理：地下電纜故障定位儀是陜西意聯電氣專門針對“低壓電力電纜的故障”而特別精心設計研制出的 新一代故障定位儀，本儀器主要解決里直埋電力電纜的短路、斷路、故障、死接地故障和電纜點受潮濕，用加高壓使故障點放電聽聲音定點困難的問題。
地下電纜故障定位儀在設計上利用電磁感應的原理實現其各種功能，不同于以往迫使故障點放電聽聲音大小的定位方法，故不需要升壓設備，保障了人身安全，操作時儀器在離故障點20-30米就可感應到故障點的電磁波，同時會自動引導電纜路徑、指明故障點的方向，表頭指針方向發生轉換時的那一點即為故障點。使本來煩瑣復雜的故障定點工作變的非常輕松，同時本儀器自帶電池工作，沒有交流電源時也可以正常工作，尤其適合野外現場操作，極大的方便了用戶，提高了工作效率降低了勞動強度。

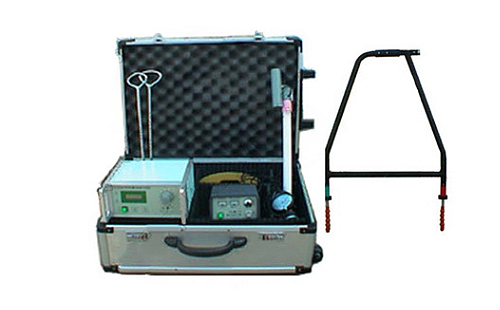

地下電纜故障定位儀由發射機和接收機兩部分組成，發射機發射一個連續的電波信號,接收機收到此信號的同時對電纜的故障點位置、電纜埋設路徑、埋深同步進行測試。大量的現場實驗證明，比起以往的高壓放電聽聲音尋找故障點，不受外界雜音等各種因素干擾，很快找到故障點，工作效率提高數十倍。
地下電纜故障定位儀對“沖閃法”無法解決的單芯電纜接地及斷線故障特別合適，定點準確快捷，誤差以厘米計。
特 點
a. 體積小、重量輕、攜帶方便；
b. 檢測方法簡單，維護簡便，具有自動保護功能；
c. 電源電壓低，交直兩用，適用性強；
d. 發射機功率大、效率高；
e. 檢測誤差小、抗干擾能力強；
f. 性能穩定可靠，對環境適應能力強。
主 要 技 術 指 標
（A）發射機技術指標：
a. 發射功率：≥25W，可調；
b. 發射頻率：1K±0.1Hz，節拍頻率1-2Hz；
c. 輸出阻抗匹配：0-100Ω；
d. 發射距離：≤5Km（5公里以外可逐級移動）；
e. 工作電流：≤3A，1-3A可調；
f. 工作電源：12V（蓄電池組或汽車電源）；
g. 重 量：2.8Kg(不計電池重量)；
h. 外形尺寸：99×220×220
（B）探測儀技術指標：
a. 靈敏度：0.1mV；
b. 走向位置偏差：＜20cm；
c. 探測深度：≤5m；
d. 工作電源：6V鎘鎳蓄電池組；
e. 重量：0.9Kg；
f. 外形尺寸：60×160×120
地下電纜故障定位儀能在不拋開土地的情況下，方便而準確地查出地下通信電纜、電力電纜的走向、埋土深度及故障點。是電力、通訊部門和廠礦企業不可缺少的設備和得力的好助手。
地下電纜故障定位儀檢測原理及方法：電纜故障定位儀通過向地下管道發送出特定的電磁波信號，探測儀利用探頭與磁力線地平面垂直相切時，收到的信號（幾乎為零）的原理來測定埋地電纜的走向和深度。
